Configuração
|
Tipo de rolamente de grão |
Ambiente operacional
|
10 a 35 ºC, 35 a 75 % R.H. (sem condensação) |
Consumo de energia
|
A cima de 100 W |
Mídia
|
Espessura de até 0,25 mm Película de marcação (PVC / fluorescência / reflexão), película de poliéster (condições especificadas) |
Peso do rolo
|
5 kg |
9 kg |
17 kg |
20 kg |
Força de corte
|
Max. 4.41N |
Velocidade máxima de corte
|
600mm/s todas direcções |
900mm/s a direcção de 45º |
1000mm/s a direcção de 45º |
Aceleração máxima
|
Max. 21.2m/s2 a direcção de 45º |
Max. 13.9m/s2 a direcção de 45º |
Resolução mecânica
|
0.005 mm |
Resolução programável
|
GP-GL: 0.1/0.05/0.025/0.01mm HP-GLTM:0.025mm |
Conjunto de comandos
|
GP-GL / HP-GLTM |
Tamanho mínimo dos caracteres
|
Aproximadamente 5 mm de alfanumérico (varia de acordo com a fonte e a mídia) |
Memória buffer
|
2 MB |
Repetibilidade
|
Máx. 0,1 mm em plotagem até 2 m (excluindo expansão e contração da mídia) |

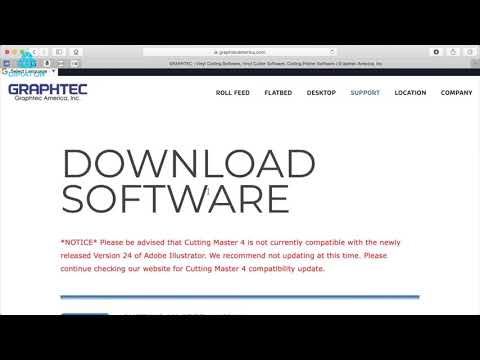

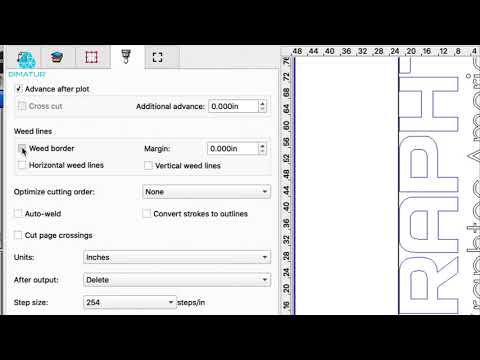

Software
|
Graphtec Pro Studio(Windows)(*6), Graphtec Studio(Mac), Cutting Master 4(*6), Windows Driver |
Interface
|
USB 2.0 (Full Speed), Ethernet 10BASE-T/100BASE-TX |
Peso
|
13 Kg |
23 Kg |
51 Kg |
55 Kg |
Dimensões externas
|
Aprox. 772x292x313 mm |
Aprox. 1005 × 582 × 1092 mm |
Aprox. 1704 × 811 × 1215 mm |
Aprox. 1916 × 811 × 1215 mm |
Área máxima de corte
|
375 mm x 50 m |
603 mm x 50 m |
1270 mm x 50 m |
1524 mm x 50 m |
Área de corte de precisão
|
355 mm x 2 m |
583mm × 2m |
1250mm × 2m |
1504mm × 2m |
Número de rolos de pressão
|
2 rolos |
4 rolos |
Número de ferramentas montáveis
|
1 ferramenta |

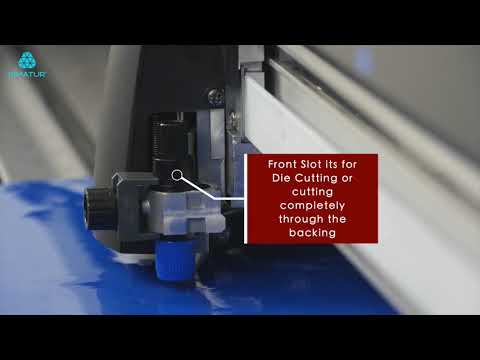

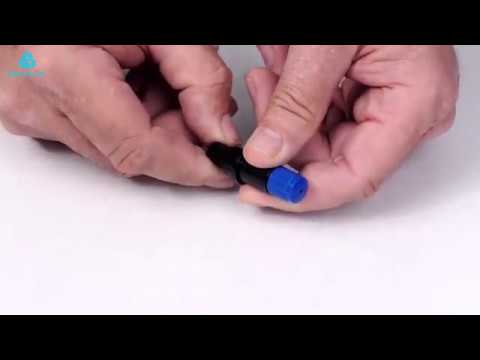

Tipo de lâmina
|
Supersteel |
Tipo de caneta
|
Caneta à base de óleo, caneta com ponta de fibra à base de água |

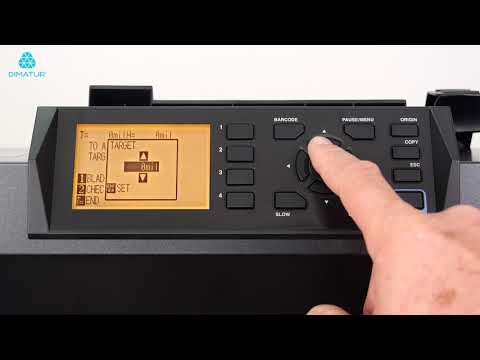

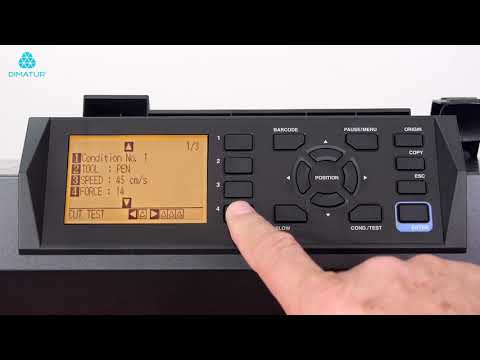

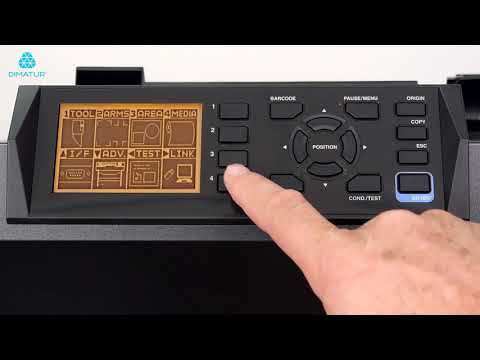

Display
|
Graphic tipo LCD com back-light (240dots x 128dots), suporte em 10 línguas |
Entrada de energia
|
100V to 120V AC, 200V to 240V AC, 50 / 60 Hz |
Largura de material - mínimo
|
50 mm |
Largura de material - máximo
|
484 mm |
712 mm |
1372 mm |
1626 mm |
Compatível OS
|
Windows 10/8.1/7 Mac OS X 10.6 ~ 10.11 / macOS 10.12 ~ 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15) |
Ambiente de precisão garantida
|
16 a 32 ºC, 35 a 70 % R.H. (sem condensação) |
Segurança
|
PSE, UL/cUL, CE mark |
EMC
|
VCCI Class A, FCC Class A, CE mark |
Drive method
|
Digital servo drive |
