Configuração
|

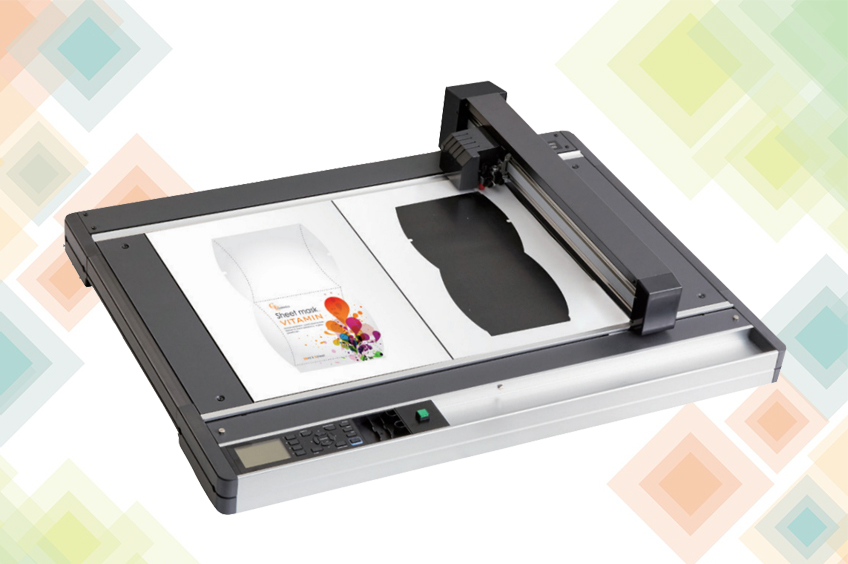

Sistema Digital Servo, Flatbed |
Área de corte efectiva
|
658 mm x 488 mm |
975 mm x 658 mm |
Largura máxima do material
|
536 mm |
710 mm (eixo Y) |
Tipo de material
|
Películas de marcação/sinalização (vinil, fluorescente e reflectores), papel / cartões rígidos (para stencil, etc.), folhas de espuma de poliestireno, película para máscara jacto de areia, placa micro canelada (graus F / G), folhas transparentes para caixas plásticas, filmes prismáticos de alta intensidade. Para materiais que não podem ser retidos por eletrostática, é necessário usar o tapete aderente opcional ou a folha adesiva. |
Consumo de energia
|
Máx. 120 VA |
Precisão de distância
|
Máx. 0,2% da distância movida ou 0,1 mm, o que for maior (excluindo a contração do material, em modo corte) |
Velocidade máxima de corte
|
749 mm/seg (1 a 75 cm em 23 passos) |
Força de corte programável
|
Ferramenta 1: máx. 600 gf | Ferramenta 2: máx. 600 gf |
Resolução mecânica
|
0.005 mm (5µm) |
Resolução programável
|
Modo GP-GL: 0.1/0.05/0.025/0.01 mm, HP-GL™: 0.025 mm |
Interfaces
|
USB2.0 (Full Speed) / RS-232C / Ethernet (10BASE-T/100BASE-TX) |
Visor do painel de controlo
|
LCD gráfico de 3,7 polegadas (mesmo LCD do FCX2000) |
Tamanho mínimo dos caracteres
|
Aprox. Quadrado de 10 mm (varia de acordo com a fonte e o material) |
Ambiente de serviço
|
Temperatura: +10 a + 35ºC, Humidade: 35 a 75% RH (sem condensação) |
Fonte de alimentação
|
100 a 240 VAC, 50/60 Hz (Comutação automática) |
Número de canetas/cortadores
|
2 ferramentas |
Tipos de cortadores e canetas
|
Cutter blade: supersteel | Pen: water-based fiber-tip pen | Creasing/scoring tool |
Comandos
|
GP-GL / HP-GL™ / AUTO (Automatic switching in GP-GL and HP-GL™) |
Memória buffer
|
2MB |
Repetibilidade
|
Máx. 0,1 mm (excluindo a contração do material, no modo de corte) |
Perpendicularidade
|
Max 0.3 mm / 430 mm (excluindo contração do material, em modo corte) |
Máx. 0.4 mm / 610 mm (excluindo contração do material, em modo corte) |
Precisão garantida
|
Temperatura: +16 a + 32ºC, Humidade: 35 a 70% RH (sem condensação) |
Dimensões externas (H x W x D)
|
1089 x 897 x 204 mm |
1405 x 1069 x 204 mm |
Peso
|
29 kg |
38 kg |
Fixação do material
|
Painel eletrostático |
Configurações da força de corte
|
Ferramenta 1: em 48 passos | Ferramenta 2: em 48 passos |
Novas características
|
Configuração dupla, Vincagem na curva, Corte de perfuração (realizado pelo controle de força), Gerenciamento de dados usando o código de barras, Operação de corte offline usando a memória USB, Exibe o grau de desgaste da lâmina de corte, Confirmando o tamanho do objeto de corte, Modo de rascunho (maior rendimento no arco) |
